Монтаж АФУ и не только маленькой 3G базовой станции...

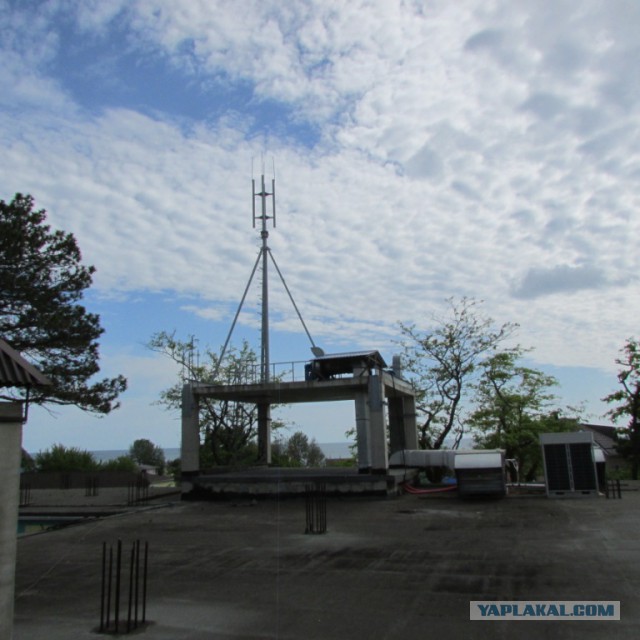

76 фото монтажа маленькой БС 3G на крыше здания
Основные металлоконструкции были сделаны другой бригадой. Мы их называем Общестроевцы, или металлисты... Они нас АФУшниками...
Задачи поставленные перед нами изначально:
-Смонтировать термошкаф- и потроха его
-Смонтировать ВРУ(электрический щит)
-Затащить радиоблоки на "трипод"
-Смонтировать антенны
-Смонтировать кабельные линии(оптика и питание) от радиоблоков до базовой станции(мозги) которая стоит внизу
-Смонтировать антенну РРЛ (радиорелейную линию-канал/линия связи БС с внешним миром)
- Смонтировать РРЛ антенну на ответке(существующая БС к которой уже подходит канал связи в виде ВОЛС, РРЛ, бывает там стоит контроллер БС региона)
- Настроить оборудование РРЛ и Сюстировать/Свести РРЛ пролет(чтобы антенны смотрели друг в друга, лепесток луча-6-7 градусов максимум)
-Настроить оборудование энергопитания(выпрямительную установку)
-Настроить оборудование БС
Ну и как оказалось дополнительно мы делали:
- Навес для термошкафа и ВРУ
- Трассу Электропитания, включая Щит учета
- Удлиняли трубостойки на весу (на что вешаются секторные антенны) длина трубостоек 1,5м, длина антенны по креплениям 2,1м

[продолжение]
